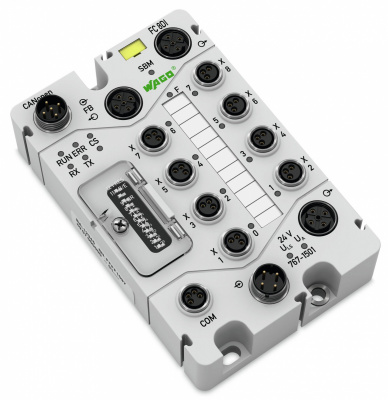

767-1501 Каплер полевой шины CANopen; 8-канальный дискретный вход 24 В пост. тока
Характеристики
Производитель
|
Wago |
Высота (H), мм
|
35,7 mm / 1.406 inch |
Связь
|
CANopen |
Температурный диапазон
|
-25 … 60 °C |
Длина (L), мм
|
117 mm / 4.606 inch |
Ширина (W), мм
|
75 mm / 2.953 inch |
Вес, г
|
377g |
CANopen представляет собой промышленный протокол полевой шины, построенный на основе системы локальной сети контроллеров (Controller Area Network, CAN). CANopen подключает систему WAGO SPEEDWAY 767 в качестве подчиненного устройство к управляющему устройству.
Данные передаются с помощью PDO и SDO. При инициализации шинный каплер определяет модульную структуру станции и создает образ процесса всех входов и выходов.
Образ процесса разделен на две зоны данных, в которых содержатся принятые данные и данные для отправки. Данные процесса доступны абонентам шины через каталог объектов.
Характеристики:
- Включает 8 дискретных входов, 24 В пост. тока
- Модульность и расширяемость до 64 модулей ввода-вывода (через подключение к системной шине)
- Интерфейс USB для проведения технического обслуживания
- Параметризация с помощью FDT/DTM (включая диагностику и имитацию)
- Защищенная панель управления (рабочий режим и переключатель ад
