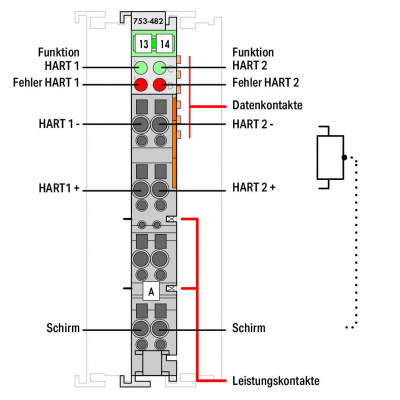

753-482 2 аналоговых ввода; 4-20 мА HART
Характеристики
Производитель
|
Wago |
Высота (H), мм
|
62,6 mm / 2.465 inch |
Температурный диапазон
|
0 … 55 °C |
Длина (L), мм
|
100 mm / 3.937 inch |
Ширина (W), мм
|
12 mm / 0.472 inch |
Размеры проводников
|
0,08 … 2,5 mm2 / 28 … 14 AWG |
Вес, г
|
44.5g |
Общее количество каналов
|
2 |

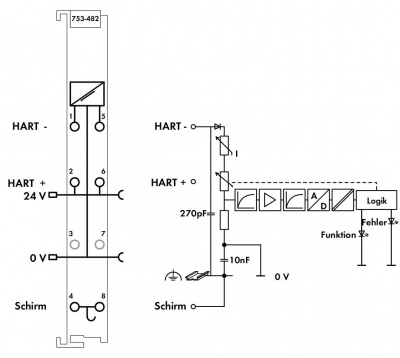

Модуль аналогового ввода обеспечивает питанием преобразователи, принимает переданные аналоговые сигналы и, имея электрическую изоляцию, передает сигналы на полевую шину.
Питание 24 В для полевого уровня ответвляется от силовых контактов-перемычек модуля. Экран напрямую подсоединен к DIN-рейке. При токе прибл. 25 мА устройство защиты от перегрузки переключает измерительный вход в высокоомное состояние. При нормальных условиях эксплуатации он автоматически переключается назад. Модуль ввода может обеспечивать питание для 2-проводных преобразователей.
Могут быть отображены до 4 динамических переменных (PV, SV, TV, QV) на канал в циклической образ процесса соединителя или контроллера (конфигурируется). Для обмена информацией по протоколу HART с подключенными интеллектуальными полевыми HART-устройствами протокол может быть отображен в циклический образ процесса соединителя или контроллера (конфигурируется).
Для селективных (программируемых) соединителей доступны драйверы устройств
