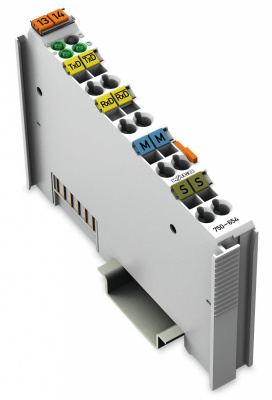

750-654 Интерфейс обмена данными
Характеристики
Производитель
|
Wago |
Высота (H), мм
|
62,6 mm / 2.465 inch |
Температурный диапазон
|
0 … 55 °C |
Длина (L), мм
|
100 mm / 3.937 inch |
Ширина (W), мм
|
12 mm / 0.472 inch |
Размеры проводников
|
0,08 … 2,5 mm2 / 28 … 14 AWG |
Вес, г
|
49g |
Модуль обмена данными позволяет осуществлять обмен данными между различными системами полевых шин.

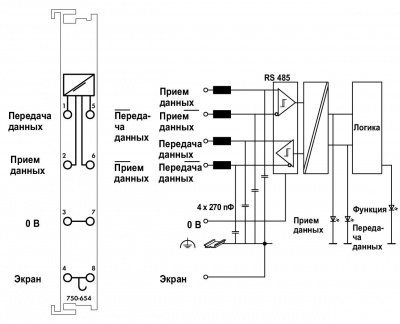

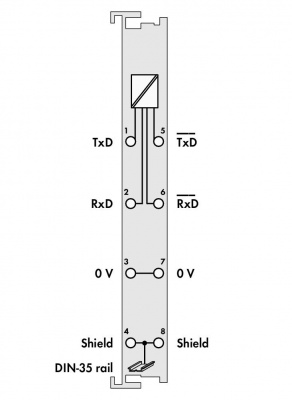

Два модуля представляют собой коммуникационную пару, которая подключена с помощью двух витых пар. Каждый модуль является частью узла полевой шины.
Обмен данными выполняется в режиме полного дуплекса независимо от используемой системы полевой шины. Данные выходного образа процесса соединителя полевой шины передаются модулю-партнеру по связи. Этот модуль затем передает данные во входной образ процесса своего соединителя полевой шины. Тоже самое происходит в обратном направлении.
Заводские настройки передачи - 32 бита входных данных и 32 бита выходных данных. Время передачи для 32 битов входных/выходных данных составляет приблизительно 5 мс.

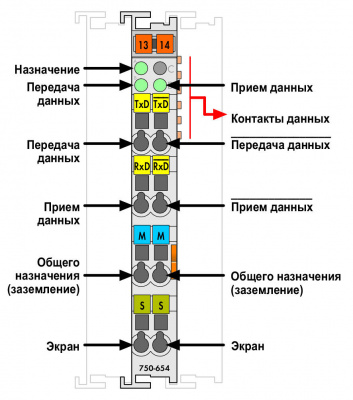

Когда светодиодный индикатор горит - это говорит о том, что идет обмен данными с шинным соединителем. О состоянии пересылки данных говорят светодиодные индикаторы TxD (передача) и RxD (прием).
