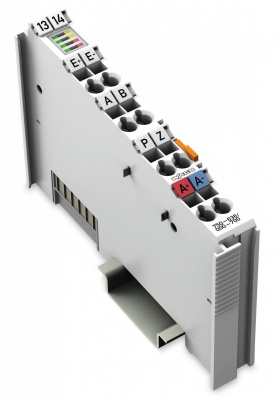

750-636/000-700 Контроллер электропривода постоянного тока; тока; 5 А; Отдельный источник питания электродвигателя
Характеристики
Производитель
|
Wago |
Высота (H), мм
|
60,6 mm / 2.386 inch |
Температурный диапазон
|
0 … 55 °C |
Длина (L), мм
|
100 mm / 3.937 inch |
Ширина (W), мм
|
12 mm / 0.472 inch |
Размеры проводников
|
0,08 … 2,5 mm2 / 28 … 14 AWG |
Вес, г
|
54.964g |
Этот модуль представляет собой 1-канальное интеллектуальное устройство позиционирования для электродвигателей постоянного тока на 24 В с током до 5 А с обратной связью по приращениям.

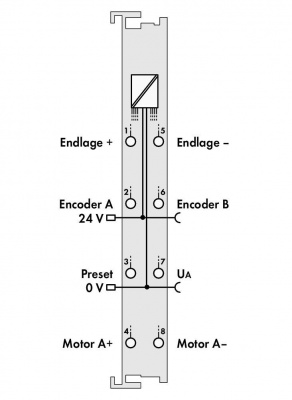

Три входа 24 В принимают сигналы концевых выключателей и предварительно заданный сигнал. Через интерфейс инкрементного шифратора выполняется оценка сигналов от датчика положения и определяется фактическое значение.
Там где это необходимо при позиционировании дополнительно выполняется оптимизация исходной отсчетной позиции как функции направления с учетом компенсации для бокового зазора шестерен.
Реверсивное управление электродвигателем постоянного тока реализовано с помощью Н-образного моста с температурным контролем и защитой от коротких замыканий.
Как коммутационные операции, так и мягкий пуск/останов или понижение тока могут быть выполнены с использованием управления с широтно-импульсной модуляцией (ШИМ).
Полевое напряжение питания 24 В от силовых контактов, контролируемое на предмет понижен
