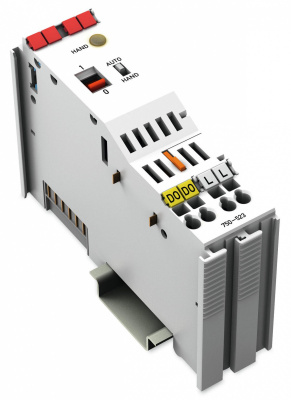

750-523 1-канальный дискретный выход; 250 В перем.тока; 16 А; Беспотенциальные; Реле, 1 замыкающий контакт
Характеристики
Производитель
|
Wago |
Высота (H), мм
|
60,6 mm / 2.386 inch |
Температурный диапазон
|
0 … 55 °C |
Длина (L), мм
|
100 mm / 3.937 inch |
Ширина (W), мм
|
24 mm / 0.945 inch |
Размеры проводников
|
0,08 … 2,5 mm2 / 28 … 14 AWG |
Вес, г
|
100.953g |
Общее количество каналов
|
1 |

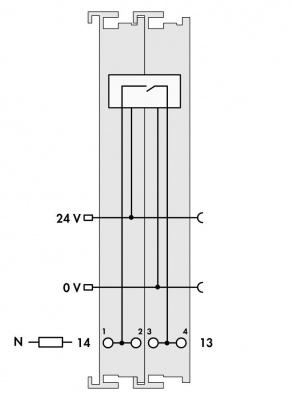

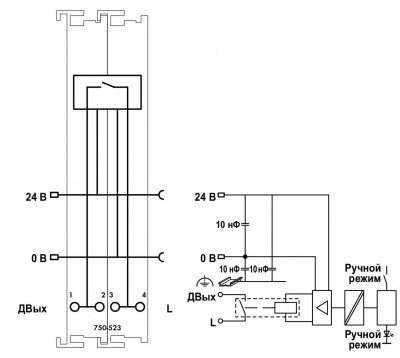

Переключение подсоединенного исполнительного механизма или нагрузки выполняется через релейный модуль вывода. Питание 24 В пост. тока ответвляется от силовых контактов-перемычек для пуска реле.

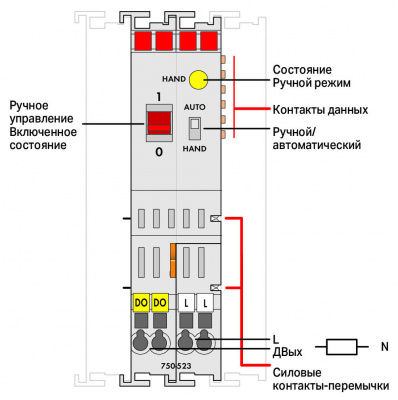

Текущее состояние реле указывается с помощью ручного переключателя (1/0). Режим работы можно выбрать с помощью переключателя ручного/автоматического режима. Текущий режим указывается с помощью светодиодного индикатора и бита состояния в образе процесса.

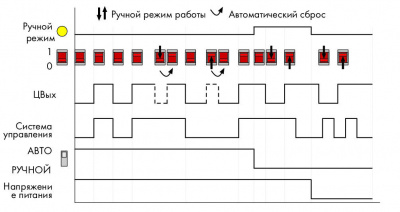

Ручной: Пуск с помощью катушки прекращается. Управление возможно только с помощью красного ручного переключателя.
Автоматически: Управление реле осуществляет система управления. Изменения состояния, сделанные вручную с помощью ручного переключателя, сбрасываются системой управления через менее чем 500 мс.
Ручной переключатель также может использоваться без питания 24 В для переключения выхода ON.
Реле соответствует международным стандартам МЭК и DIN EN 61810, часть 1 / VDE 0435, часть 201, а также требованиям МЭК и DIN EN 61036/61037 в ч
