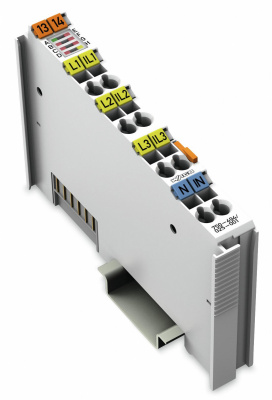

750-494/025-001 Трехфазный модуль измерения мощности; 480 В перем. т. / 5 А; EXT
Характеристики
Производитель
|
Wago |
Высота (H), мм
|
60,6 mm / 2.386 inch |
Температурный диапазон
|
-20 … 60 °C |
Длина (L), мм
|
100 mm / 3.937 inch |
Ширина (W), мм
|
12 mm / 0.472 inch |
Размеры проводников
|
0,08 … 2,5 mm2 / 28 … 14 AWG |
Вес, г
|
48.695g |

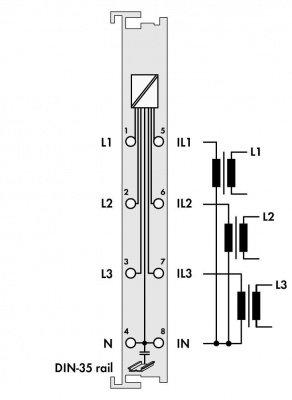

Трехфазный модуль измерения мощности 750-494 измеряет электрические параметры в трехфазной сети электропитания. Напряжение измеряется путем подключения сети к L1, L2, L3 и N. Ток трех фаз подается на IL1, IL2, IL3 и IN через трансформаторы тока. Модуль 750-494 передает метрические данные (напр., реактивная/кажущаяся/эффективная мощность, энергопотребление, коэффициент мощности, фазовый угол, частоты, превышение/понижение напряжения) непосредственно в образ процесса без необходимости наличия у модуля управления высокой вычислительной мощности. Комплексный метрический и гармонический анализ до 41-й пульсации обеспечивает возможность глубокого анализа сетей через полевую шину.
Метрические данные позволяют оператору оптимизировать питание привода или машины, обеспечивая тем самым защиту системы от повреждений и сбоев. Дисплей, разделенный на 4 сектора, показывает тип нагрузки (индуктивный, емкостный) и указывает на то, используется ли она для потребления или производства энергии.
