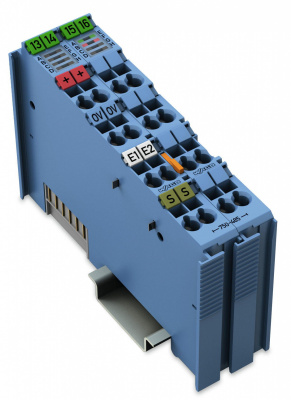

750-485 2 аналоговых ввода; с 2- на 4-проводное соединение; Несимметричный; Искробезопасный
Характеристики
Производитель
|
Wago |
Высота (H), мм
|
60,6 mm / 2.386 inch |
Температурный диапазон
|
0 … 55 °C |
Длина (L), мм
|
100 mm / 3.937 inch |
Ширина (W), мм
|
24 mm / 0.945 inch |
Размеры проводников
|
0,08 … 2,5 mm2 / 28 … 14 AWG |
Вес, г
|
97.647g |
Общее количество каналов
|
2 |
Модуль аналогового вывода обеспечивает подачу питания к искробезопасным нормирующим преобразователям, расположенным в опасной зоне 0+1, и обрабатывает передаваемые ими аналоговые сигналы.
Система WAGO-I/O-SYSTEM 750 должна устанавливаться в зоне 2 или в безопасной зоне.
Питание 24 В отводится от силовых контактов модуля.
Источник питания передатчика имеет внешнюю электронную защиту от короткого замыкания цепи.
Экран напрямую подсоединен к DIN-рейке.
Светодиодные индикаторы:
- Зеленый светодиодный индикатор (сигнальный ток вкл/откл)
- Красный светодиодный индикатор (обрыв провода; выход за верхнюю/нижнюю границу диапазона измерений)
Полевой и системный уровень электрически изолированы друг от друга.
Примечание:
?
Примечание: на модуль аналогового ввода должно подаваться питание только от блока питания 24 В пост.тока во взрывозащищенном исполнении Ex i!
Общая информация (например, правила монтажа) по защите от взрыв
