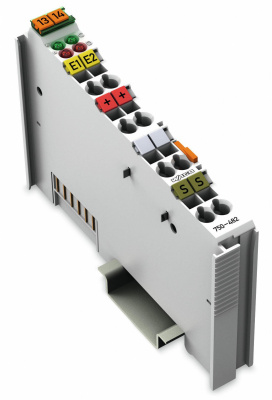

750-482 2 аналоговых ввода; 4-20 мА HART
Характеристики
Производитель
|
Wago |
Высота (H), мм
|
62,6 mm / 2.465 inch |
Температурный диапазон
|
0 … 55 °C |
Длина (L), мм
|
100 mm / 3.937 inch |
Ширина (W), мм
|
12 mm / 0.472 inch |
Размеры проводников
|
0,08 … 2,5 mm2 / 28 … 14 AWG |
Вес, г
|
52.103g |
Общее количество каналов
|
2 |

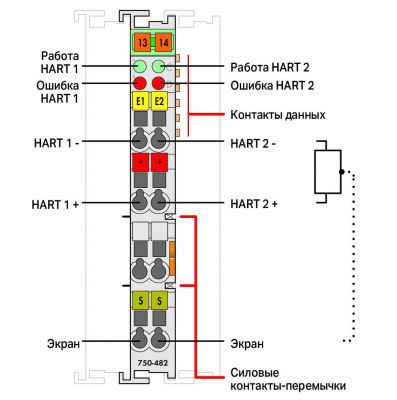

Аналоговый модуль ввода обеспечивает питанием преобразователи, принимает переданные аналоговые сигналы и, имея электрическую изоляцию, передает сигналы на полевую шину.

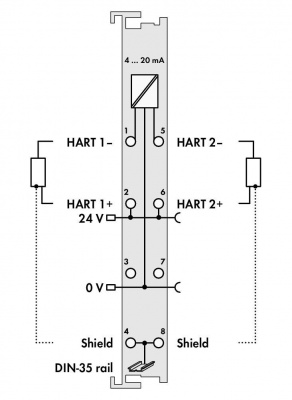

Питание 24 В для полевого уровня ответвляется от силовых контактов-перемычек модуля. Щит (экран) напрямую подсоединен к DIN-рельсу. При токе прибл. 25 мА устройство защиты от перегрузки переключат измерительный вход в высокоомное состояние. При нормальных условиях эксплуатации он автоматически переключается назад. Модуль ввода может обеспечивать питанием 2-проводные преобразователи.
До 4 вспомогательных переменных (PV, SV, TV, QV) на канал могут быть отображены в циклический образ процесса соединителя или контроллера (конфигурируется). Для обмена информацией по протоколу HART с подключенными интеллектуальными полевыми HART-устройствами протокол может быть отображен в циклический образ процесса соединителя или контроллера (конфигурируется).
При использовании соединителя 750?333 PROFIBUS DP/V1 и шлюза 759?360 P
