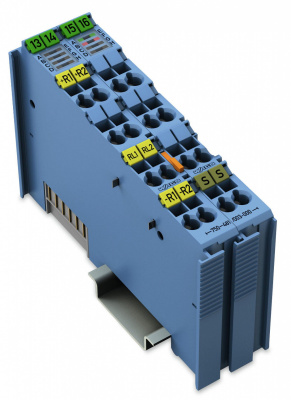

750-481/003-000 2-канальный модуль аналогового ввода, для датчиков сопротивления, EEx i, Монтажный DIN-рельс 35 мм СНЯТО С ПРОИЗВОДСТВА
Характеристики
Производитель
|
Wago |
Высота (H), мм
|
60,6 mm / 2.386 inch |
Температурный диапазон
|
0 … 55 °C |
Длина (L), мм
|
100 mm / 3.937 inch |
Ширина (W), мм
|
24 mm / 0.945 inch |
Размеры проводников
|
0,08 … 2,5 mm2 / 28 … 14 AWG |
Вес, г
|
96g |
Общее количество каналов
|
2 |
Аналоговый модуль ввода позволяет напрямую подключать термометры сопротивления Pt и Ni или потенциометры, находящиеся в опасной
области зоны 0+1, и обрабатывает их аналоговые сигналы.
Система WAGO I/O SYSTEM 750 должна быть установлена в зоне 2 или в безопасной среде. Питание 24 В ответвляется
от силовых контактов-перемычек. Питание передатчика имеет отдельную электронную защиту от короткого замыкания.
Щит (экран) напрямую подсоединен к DIN-рельсу.

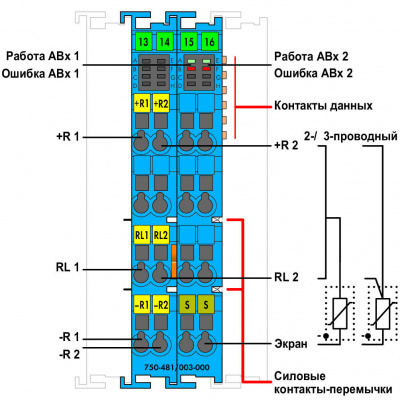

Индикаторы: Зеленый светодиодный индикатор (рабочее состояние - вкл./выкл.)
Красный светодиодный индикатор (короткое замыкание, обрыв провода; выход за верхнюю/нижнюю границу диапазона измерений)
Каждый вход электрически изолирован от шины с помощью оптронов.
Примечание:
?
Примечание: на модуль аналогового ввода должно подаваться питание только от блока питания 24 В пост.тока во взрывозащищенном исполнении Ex i!
Общая информация (например, правила монтажа) по защите от взрывов доступна
