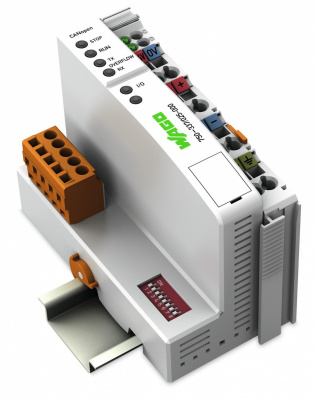

750-337/025-000 Каплер полевой шины CANopen; MCS; Внешняя температура
Характеристики
Производитель
|
Wago |
Высота (H), мм
|
63,9 mm / 2.516 inch |
Связь
|
CANopen |
Температурный диапазон
|
-20 … 60 °C |
Длина (L), мм
|
100 mm / 3.937 inch |
Ширина (W), мм
|
50,5 mm / 1.988 inch |
Размеры проводников
|
0,08 … 2,5 mm2 / 28 … 14 AWG |
Вес, г
|
185g |

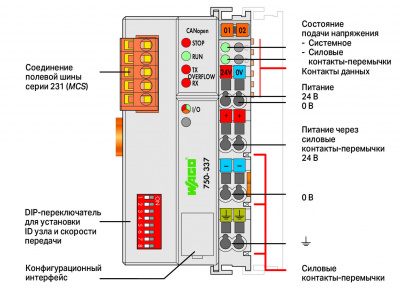

Этот каплер полевой шины подключает систему WAGO-I/O-SYSTEM в качестве ведомого устройства (slave) к полевой шине CANopen. Данные модуля передаются с помощью PDO и SDO.
Каплер шины распознает все подсоединенные модули ввода-вывода и создает локальный образ процесса на основе этого. Данные аналоговых и специализированных модулей передаются в виде слов и/или байтов, дискретные данные передаются побитово.
Локальный образ процесса разделен на две зоны данных, в которых содержатся принятые данные и данные для отправки. Технологические данные с помощью шины CANopen могут быть отправлены в систему управления для дальнейшей обработки. Выходные технологические данные могут быть отправлены через шину CANopen.
Данные аналоговых модулей сохраняются в PDO в соответствии с порядком, в котором модули подключены к каплеру. Биты от дискретных модулей пересылаются байт за байтом и также отображаются в PDO. Если количество дискретной информации превышает 8 битов, шинный каплер автоматич
