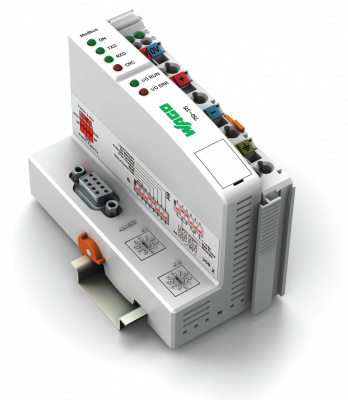

750-315 Каплер полевой шины MODBUS; RS-485; 115,2 Кбод
Характеристики
Производитель
|
Wago |
Высота (H), мм
|
63,9 mm / 2.516 inch |
Цвет
|
светло-серые |
Связь
|
Modbus RTU |
Температурный диапазон
|
0 … 55 °C |
Длина (L), мм
|
100 mm / 3.937 inch |
Ширина (W), мм
|
50,5 mm / 1.988 inch |
Размеры проводников
|
0,08 … 2,5 mm2 / 28 … 14 AWG |
Вес, г
|
194.589g |
Этот каплер шины позволяет подключать систему WAGO?I/O?SYSTEM в качестве slave-устройства к шине MODBUS или полевой шине.
Каплер шины распознает все подсоединенные модули ввода-вывода и создает локальный образ процесса на основе этого. Данные аналоговых и специализированных модулей передаются в виде слов и/или байтов, дискретные данные передаются побитово.
Данные аналоговых модулей сохраняются в образе процесса, который создается автоматически в соответствии с порядком, в котором модули подключены к каплеру. Биты дискретных модулей пересылаются байт за байтом и добавляются к аналоговым данным. Если количество дискретной информации превышает 8 битов, шинный каплер автоматически начинает новый байт.
