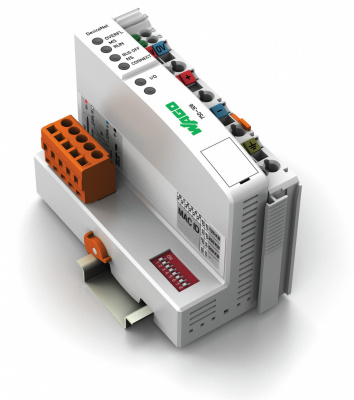

750-306 Каплер полевой шины DeviceNet
Характеристики
Производитель
|
Wago |
Высота (H), мм
|
63,9 mm / 2.516 inch |
Цвет
|
светло-серые |
Связь
|
DeviceNet |
Температурный диапазон
|
0 … 55 °C |
Длина (L), мм
|
100 mm / 3.937 inch |
Ширина (W), мм
|
50,5 mm / 1.988 inch |
Размеры проводников
|
0,08 … 2,5 mm2 / 28 … 14 AWG |
Вес, г
|
200g |
Данный каплер подключает систему WAGO-I/O-SYSTEM в качестве подчиненного устройства к полевой шине DeviceNetTM.
Шинный соединитель выполняет автоматическое конфигурирование и создает локальный образ процесса, который может включать аналоговые, дискретные или специализированные модули. Данные аналоговых и специализированных модулей передаются в виде слов и/или байтов, дискретные данные передаются бит за битом.
DeviceNetTM хранит образ процесса в соответствующем управляющем устройстве (ПЛК, ПК или СК).
Локальный образ процесса разделен на две зоны данных, в которых содержатся принятые данные и данные для отправки. Технологические данные с помощью полевой шины DeviceNetTM могут быть отправлены в ПЛК, ПК или СК для дальнейшей обработки, а также могут быть получены с полевого уровня через DeviceNetTM.
Данные аналоговых модулей сохраняются в образе процесса, который создается автоматически
