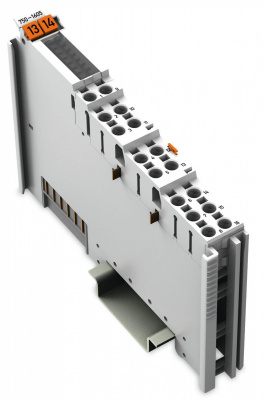

750-1605 Распределение потенциалов; 16-канальный, 24 В
Характеристики
Производитель
|
Wago |
Напряжение
|
DC 24 V |
Высота (H), мм
|
61,8 mm / 2.433 inch |
Температурный диапазон
|
0 … 55 °C |
Длина (L), мм
|
100 mm / 3.937 inch |
Ширина (W), мм
|
12 mm / 0.472 inch |
Размеры проводников
|
0,08 … 1,5 mm2 / 28 … 16 AWG |
Вес, г
|
48g |
Соединительный модуль полевых устройств используется в комбинации с 16-канальными модулями ввода 750-1405 и 750-1406 (также совместим с 8-канальными модулями ввода с однопроводным соединением) для подачи потенциала 24 В на входы.
Это позволяет отказаться от использования дополнительных клемм.

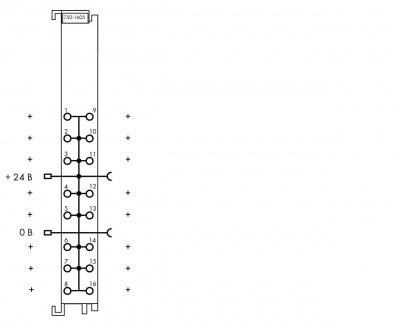

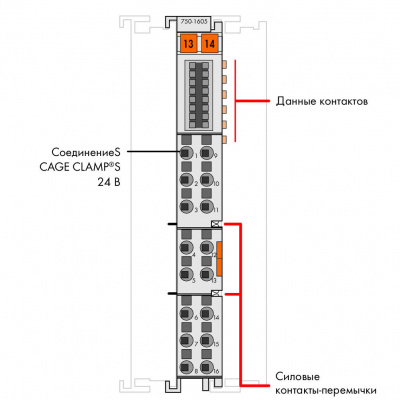

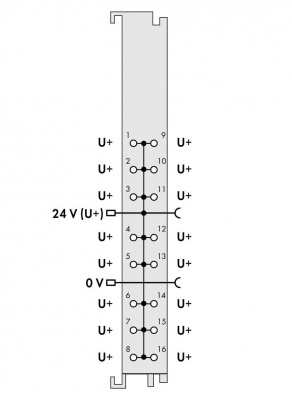

Питание 24 В и потенциал 0 В подается от внутренних силовых контактов-перемычек смежного модуля ввода-вывода со стороны питания. Подсоединение потенциалов к модулям ввода-вывода со стороны нагрузки выполняется автоматически через силовые контакты-перемычки при фиксации модулей ввода-вывода вместе. Питание 24 В подается на все 16 соединений Push-in CAGE CLAMP® полевых устройств, а потенциал 0 В проходит без его использования модулем.
Для открытия соединений Push-in CAGE CLAMP®необходим рабочий инструмент с лезвием 2,5 мм (210-719).
